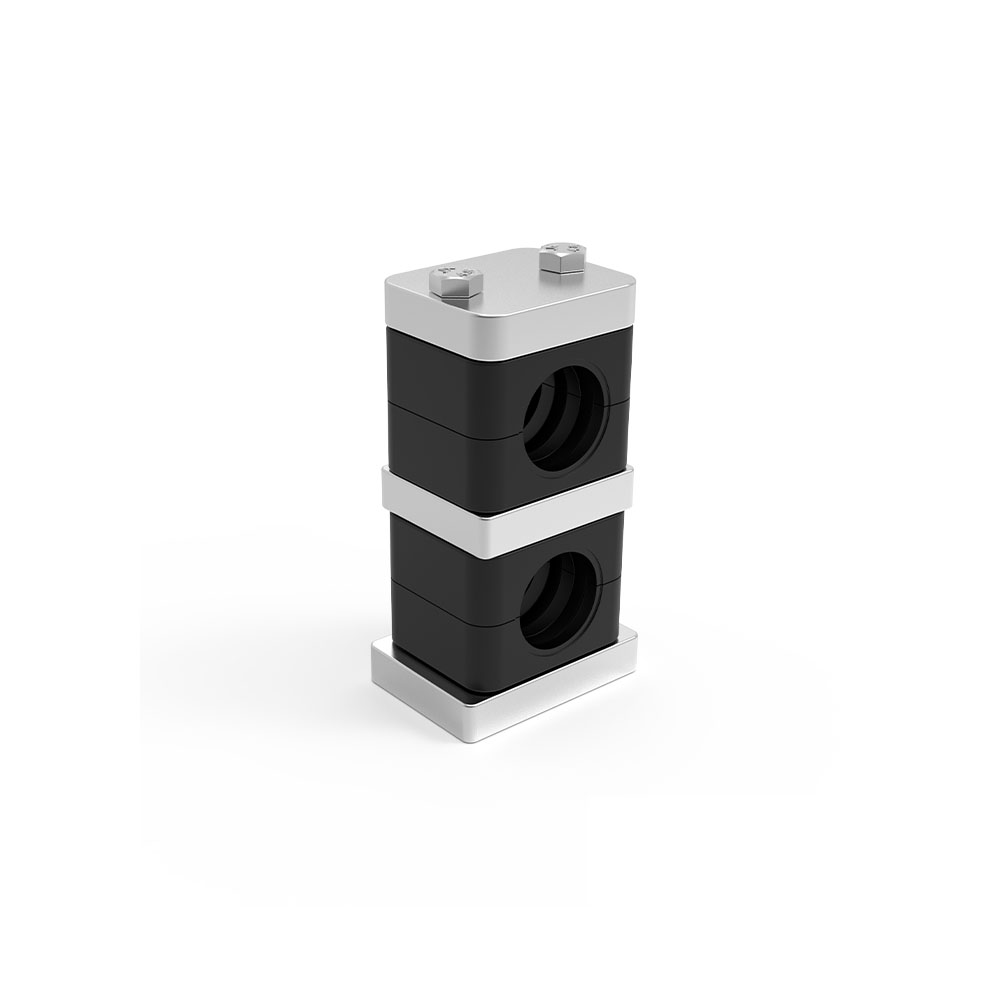

A large scale manufacturer of hydraulic TH-G5 Heavy Duty Pipe Clamps, 最短納期でさまざまな国のお客様に高品質で低コストのクランプを提供できます.
| シリーズ | オーダーコード | パイプ D1 外径. |
インチ bore |
InchO.D | クランプ本体 | safety locking plate | stacking bolt | ||||||||||||
| L1 | L2 | ひ | S | B | L1 | L2 | S | B1 | B2 | L1 | L2 | L3 | G | サウスウェールズ州 | |||||
| H1 | TH*G5-106 | 6 | 55 | 33 | 32 | 2 | 30 | 55 | 33 | 8 | 30 | 15 | 50 | 25 | 15 | M10 | 14 | ||
| TH*G5-108 | 8 | ||||||||||||||||||
| TH*G5-109.5 | 9.5 | 3/8 | |||||||||||||||||
| TH*G5-110 | 10 | 1/8 | |||||||||||||||||
| TH*G5-112.7 | 12.7 | 1/2 | |||||||||||||||||
| TH*G5-113.5 | 13.5 | 1/4 | |||||||||||||||||
| TH*G5-114 | 14 | ||||||||||||||||||
| TH*G5-115 | 15 | ||||||||||||||||||
| TH*G5-116 | 16 | 5/6 | |||||||||||||||||
| TH*G5-117.2 | 17.2 | 3/8 | |||||||||||||||||
| TH*G5-118 | 18 | ||||||||||||||||||
| H2 | TH*G5-218 | 18 | 70 | 45 | 48 | 2 | 30 | 70 | 45 | 8 | 30 | 15 | 65 | 40 | 15 | M10 | 14 | ||
| TH*G5-219 | 19 | 3/4 | |||||||||||||||||
| TH*G5-220 | 20 | ||||||||||||||||||
| TH*G5-221.3 | 21.3 | 1/2 | |||||||||||||||||
| TH*G5-222 | 22 | 7/8 | |||||||||||||||||
| TH*G5-225 | 25 | 1 | |||||||||||||||||
| TH*G5-226.9 | 26.9 | 3/4 | |||||||||||||||||
| TH*G5-228 | 28 | ||||||||||||||||||
| TH*G5-230 | 30 | ||||||||||||||||||
| H3 | TH*G5-330 | 30 | 85 | 60 | 60 | 2 | 30 | 85 | 60 | 8 | 30 | 15 | 75 | 50 | 15 | M10 | 14 | ||
| TH*G5-332 | 32 | 11/4 | |||||||||||||||||
| TH*G5-333.7 | 33.7 | 1 | |||||||||||||||||
| TH*G5-335 | 35 | ||||||||||||||||||
| TH*G5-338 | 38 | 11/2 | |||||||||||||||||
| TH*G5-340 | 40 | ||||||||||||||||||
| TH*G5-342 | 42 | 11/4 | |||||||||||||||||
| H4 | TH*G5-442 | 42 | 11/4 | 115 | 90 | 89 | 3 | 45 | 115 | 90 | 10 | 45 | 17 | 110 | 80 | 18 | M12 | 17 | |
| TH*G5-444.5 | 44.5 | 13/4 | |||||||||||||||||
| TH*G5-448.3 | 48.3 | 11/2 | |||||||||||||||||
| TH*G5-450.8 | 50.8 | 2 | |||||||||||||||||
| TH*G5-455 | 55 | ||||||||||||||||||
| TH*G5-457 | 57 | 21/4 | |||||||||||||||||
| TH*G5-460.3 | 60.3 | 2 | |||||||||||||||||
| TH*G5-463.5 | 63.5 | 21/2 | |||||||||||||||||
| TH*G5-465 | 65 | ||||||||||||||||||
| TH*G5-470 | 70 | ||||||||||||||||||
| H5 | TH*G5-570 | 70 | 150 | 122 | 120 | 3.5 | 60 | 150 | 122 | 10 | 60 | 22 | 144 | 110 | 24 | M16 | 21 | ||
| TH*G5-575 | 75 | ||||||||||||||||||
| TH*G5-576.1 | 76.1 | 21/2 | 3 | ||||||||||||||||
| TH*G5-580 | 80 | ||||||||||||||||||
| TH*G5-582.5 | 82.5 | 31/4 | |||||||||||||||||
| TH*G5-588.9 | 88.9 | 3 | |||||||||||||||||
| H6 | TH*G5-688.9 | 88.9 | 3 | 205 | 168 | 167 | 4 | 80 | 205 | 168 | 15 | 80 | 28 | 200 | 150 | 30 | M20 | 27 | |
| TH*G5-6100 | 100 | ||||||||||||||||||
| TH*G5-6102 | 102 | 31/2 | |||||||||||||||||
| TH*G5-6108 | 108 | 41/4 | |||||||||||||||||
| TH*G5-6114 | 114 | 4 | |||||||||||||||||
| TH*G5-6127 | 127 | 5 | |||||||||||||||||
| TH*G5-6133 | 133 | 51/4 | |||||||||||||||||
| H7 | TH*G5-7133 | 133 | 51/4 | 250 | 205 | 200 | 4 | 90 | 250 | 205 | 15 | 90 | 31 | 240 | 180 | 50 | M24 | 30 | |
| TH*G5-7140 | 140 | 5 | |||||||||||||||||
| TH*G5-7152 | 152 | 6 | |||||||||||||||||
| TH*G5-7159 | 159 | 61/4 | |||||||||||||||||
| TH*G5-7165 | 165 | 61/2 | |||||||||||||||||
| TH*G5-7168 | 168 | 6 | |||||||||||||||||
| H8 | TH*G5-8168 | 168 | 6 | 336 | 265 | 270 | 5 | 120 | 336 | 285 | 25 | 120 | 49 | 331 | 256 | 60 | M30 | 45 | |
| TH*G5-8177.8 | 177.8 | 7 | |||||||||||||||||
| TH*G5-8193.7 | 193.7 | 75/8 | |||||||||||||||||
| TH*G5-8216 | 216 | 81/2 | |||||||||||||||||
| IH*G5-8219 | 219 | 8 | |||||||||||||||||
