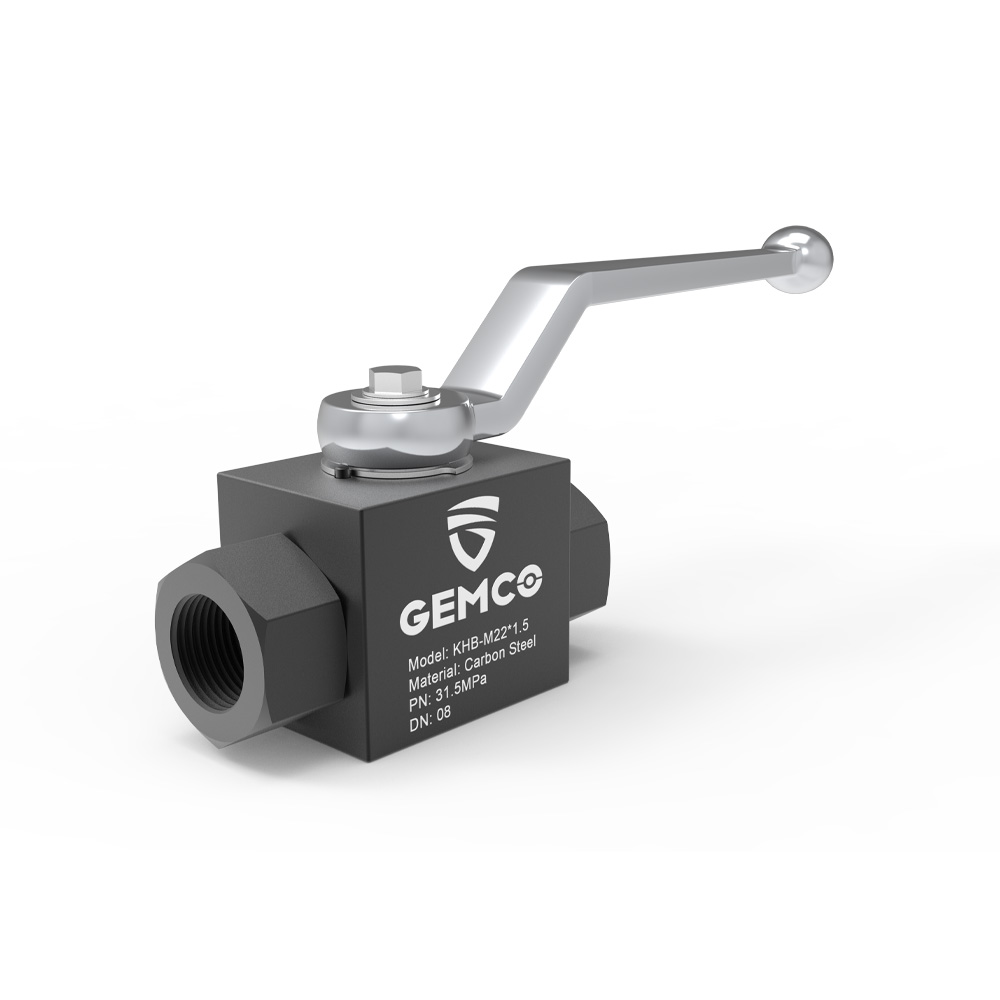

KHBシリーズ高圧ボールバルブ

共同規格: SAE J518C規格

圧力グレード: 210.420 バー

呼び径:13/20/255/32 40/50んん
バルブボディとジョイント材質: 炭素鋼
ボールとコントロールマンドレルの材質: 炭素鋼
ボールシール:POM
ジョイントシールとコントロールマンドレルシール: NBR
ハンドルタイプ: 鋳造亜鉛曲がったハンドル
表面処理: 亜鉛メッキ

お問い合わせを送信 ライブチャット
  • 製品詳細
  • 共同コード: G**
  • 共同コード: NPT**
  • 共同コード: **LR
  • 共同コード: **SR



モデル PN

(バー)

 DN LW RA D1 私 L L1 B ひ H1 H2 SW1 SW2
KHB-M16*1.5 500 6 6 11 M16×1.5 11 69 40 26 45 13.5 33 9 9
KHB-M22*1.5 500 8 8 16 M22×1.5 12 76 42 32 49 16 36 9 9
KHB-M27*1.5 500 10 10 20 M27×1.5 12 76 42 32 49 16 36 9 9
KHB-M30*1.5 400 16 15 24 M30×1.5 13 84 48 38 61 19 45 9 9
KHB-M36*2 315 20 20 30 M36*2 15 103 60 48 70 25 55 12 12
KHB-M42*2 315 25 23 35 M42*2 18 116 65 57 79 28.5 64 12 12
KHB-M52*2 315 32 32 40 M52*2 20 149 75 66 92 33 75 14 14
KHB-M60*2 315 40 38 45 M60*2 22 174 91 80 105 40 88 14 14
モデル PN

(バー)

 DN LW RA d1 私 L L1 B ひ h1 h2 SW1 SW2
KHB-G1/8 500 4 6 / G1/8 10 69 40 26 45 13.5 33 9 9
KHB-G1/4 500 6 6 / G1/4 14 69 40 26 45 13.5 33 9 9
KHB-G3/8 500 10 10 / G3/8 14 72 42 32 49 16 36 9 9
KHB-G1/2 500 13 12 / G1/2 16 83 48 35 49 17 40 9 9
KHB-G1/2 400 16 15 / G1/2 16 83 48 38 61 19 45 9 9
KHB-G3/4 315 20 20 / G3/4 18 95 60 48 70 25 55 12 12
KHB-G1 315 25 25 / G1 21 113 65 57 79 28.5 64 12 12
KHB-G11/4 315 32 32 / G11/4 22 110 75 66 92 33 75 14 14
KHB-G11/2 315 40 38 / G11/2 24 130 91 80 105 40 88 14 14
KHB-G2 315 50 48 / G2 26 140 100 96 121 48 104 14 14
モデル PN

(バー)

 DN LW RA d1 私 L L1 B ひ h1 h2 SW1 SW2
KHB-NPT1/8 500 4 6 / NPT1/8 10 69 40 26 45 13.5 33 9 9
KHB-NPT1/4 500 6 6 / NPT1/4 14 69 40 26 45 13.5 33 9 9
KHB-NPT3/8 500 10 10 / NPT3/8 14 72 42 32 49 16 36 9 9
KHB-NPT1/2 500 13 12 / NPT1/2 16 83 48 35 49 17 40 9 9
KHB-NPT1/2 400 16 15 / NPT1/2 16 83 48 38 61 19 45 9 9
KHB-NPT3/4 315 20 20 / NPT3/4 18 95 60 48 70 25 55 12 12
KHB-NPT1 315 25 25 / NPT1 21 113 65 57 79 28.5 64 12 12
KHB-NPT11/4 315 32 32 / NPT11/4 22 110 75 66 92 33 75 14 14
KHB-NPT11/2 315 40 38 / NPT11/2 24 130 91 80 105 40 88 14 14
KHB-NPT2 315 50 48 / NPT2 26 140 100 96 121 48 104 14 14
モデル PN

(バー)

 DN LW RA d1 私 L L1 B ひ h1 h2 SW1 SW2
KHB-06LR 500 4 4 6 M12×1.5 10 67 40 26 45 13.5 33 9 9
KHB-08LR 500 6 6 8 M14×1.5 10 67 40 26 45 13.5 33 9 9
KHB-10LR 500 8 8 10 M16×1.5 11 74 42 32 49 16 36 9 9
KHB-12LR 500 10 10 12 M18×1.5 11 74 42 32 49 16 36 9 9
KHB-15LR 500 13 12 15 M22×1.5 12 82 48 35 53 17 40 9 9
KHB-15LR 400 12 12 15 M22×1.5 12 82 48 38 61 19 45 9 9
KHB-18LR 500 13 12 18 M26×1.5 12 82 48 35 53 17 40 9 9
KHB-18LR 400 16 15 18 M26×1.5 12 82 48 38 61 19 45 9 9
KHB-22LR 315 20 19 22 M30*2 14 101 60 48 70 25 55 12 12
KHB-28LR 315 25 24 28 M36*2 14 108 65 57 79 28.5 64 12 12
KHB-35LR 315 32 30 35 M45*2 16 141 75 66 92 33 75 14 14
KHB-42LR 315 40 36 42 M52*2 16 162 91 80 105 40 88 14 14
モデル PN

(バー)

 DN LW RA d1 私 L L1 B ひ h1 h2 SW1 SW2
KHB-08SR 500 4 5 8 M16×1.5 12 73 40 26 45 13.5 33 9 9
KHB-10SR 500 6 6 10 M18×1.5 12 73 40 26 45 13.5 33 9 9
KHB-12SR 500 8 8 12 M20×1.5 12 76 42 32 49 16 36 9 9
KHB-14SR 500 10 10 14 M22×1.5 14 80 42 32 49 16 36 9 9
KHB-16SR 500 13 12 16 M24×1.5 14 86 48 35 53 17 40 9 9
KHB-16SR 400 12 12 16 M24×1.5 14 86 48 38 61 19 45 9 9
KHB-2OSR 500 13 12 20 M30*2 16 90 48 35 53 17 40 9 9
KHB-20SR 400 16 15 20 M30*2 16 90 48 38 61 19 45 9 9
KHB-25SR 315 20 20 25 M36*2 18 109 60 48 70 25 55 12 12
KHB-30SR 315 25 25 30 M42*2 20 120 65 57 79 28.5 64 12 12
KHB-38SR 315 32 30 38 M52*2 22 153 75 66 92 33 75 14 14
